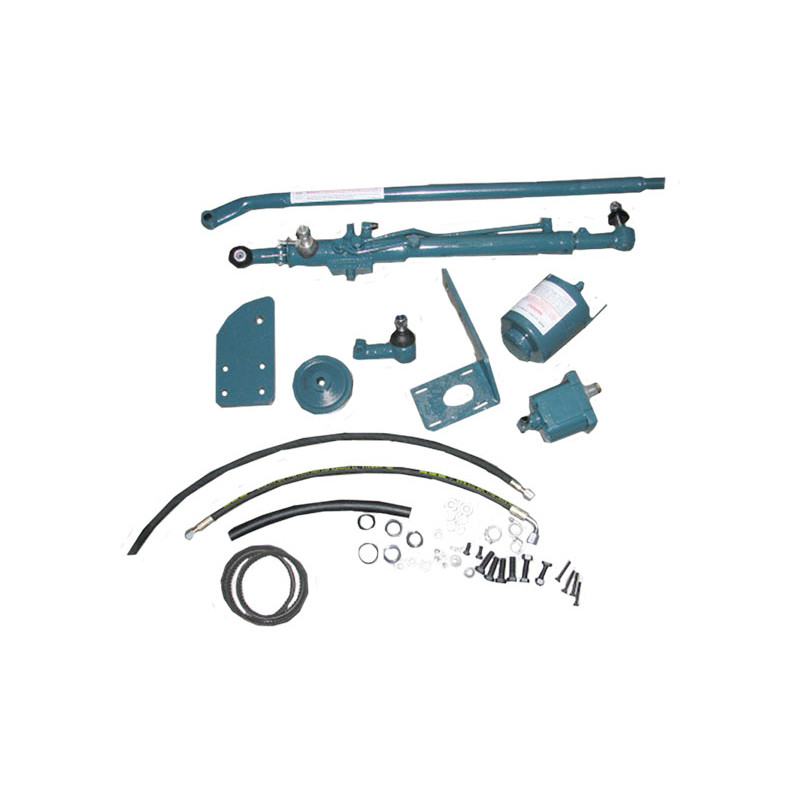

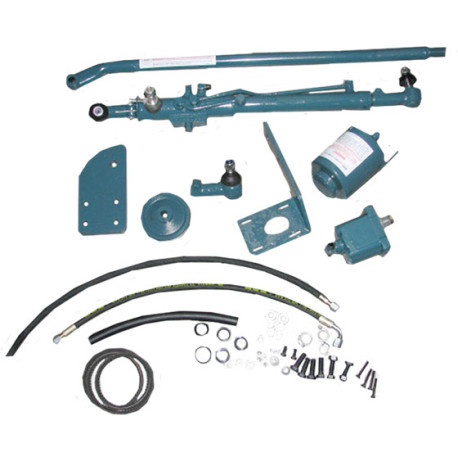

Servostyringssæt Major

Hydraulisk styring
Konverteringssæt med bypass
System og sikkerhedsventil
for større traktorer
Monteringsvejledning

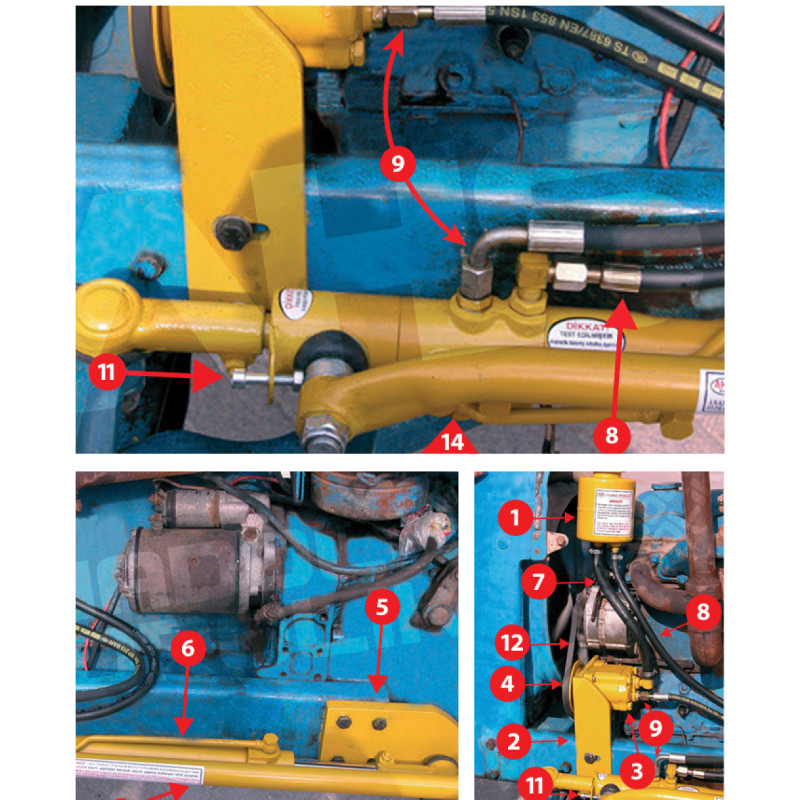

 1. Oliebeholder.
 2. Montering og beslag til hydraulik
styrepumpe.
 3. Monter hydraulikoliepumpen.
 4. Monter styrepumpens remskive.
 5. Liftenheden skal være beslag
f
 fastgjort til motorhuset.
 6. Styrecylinder monteret center til
center 765 mm.
 7. 5/8 R6 slange fra reservoir til olie
pumpe fastgør husklemmer.
 8. Returner slangen fra reservoiret til olien
pumpe til at løfte.
 9. Saml trykslange 5/16 R1 fra
hydraulisk oliepumpe til at løfte.
10. Trækled skal monteres.
 11. Mens du installerer den lange på liften
kommandoarm, sørg for at installere
uden kraft ellers styringen
vil ikke fungere korrekt, skruen (8 mm)
skal strammes ind til midten
af ventilkommandoarmhul.
12. 'K'-remmen (12,5 x 1275) vil
blive installeret.
 13. Brug speciel sae 10 eller 20 olie (1Lt), tjek
motoroliestand og tilføj noget mere hvis
nødvendigt tjek fastgørelsesbolte og
slanger efter 1 uge.
 14. Hydraulisk trykventil er installeret
